Продолжаем разговор о практическом применении продуктов серии Raster Arts. На этот раз мы побывали в гостях в гостях у нашего давнего партнера — проектного института ОАО «ИПРОМАШПРОМ» и побеседовали с ведущим инженером Ириной Викторовной Комарковой.

Вопрос:
Ирина Викторовна, расскажите, пожалуйста, о вашей организации. В прошлом году институт отметил 70-летний юбилей. Немногие предприятия могут гордиться такой историей.

Ответ:
Действительно, 11 ноября 1937 года решением Совета народных комиссаров № 176 был основан ГСПИ-7 (ныне — ОАО «ИПРОМАШПРОМ») для разработки проектной документации на строительство новых, а также на расширение, реконструкцию и техническое перевооружение существующих предприятий по производству артиллерийского вооружения.

Во время Великой Отечественной войны основной задачей организации являлась разработка проектной документации для обеспечения быстрого и эффективного ввода в действие эвакуированных заводов.

В послевоенные годы наши специалисты внесли большой вклад в восстановление разрушенных предприятий (в том числе таких крупных, как «Большевик» в Ленинграде, «Баррикады» в Сталинграде и др.), а также в строительство новых предприятий с учетом требований времени и развития науки и техники.

В 1950-е институт возглавил работы по проектированию предприятий и экспериментальных баз с сооружениями и оборудованием по изготовлению, испытанию и отработке ракетно-космической техники. И это определило приоритетное направление деятельности ОАО «ИПРОМАШПРОМ» на долгие годы. Построенные по нашей документации уникальные производственно-экспериментальные и испытательные базы позволили в кратчайшие сроки создать и провести качественную наземную отработку ракетно-космической техники, что позволило нашей стране занять лидирующее положение в области освоения космоса.

Наряду с проектированием объектов ракетно-космической промышленности ОАО «ИПРОМАШПРОМ» обеспечивает проектно-сметной документацией строительство предприятий по выпуску гражданской продукции, объектов и сооружений социальной инфраструктуры.

С середины 80-х годов основным видом деятельности института является разработка проектно-сметной документации для проведения реконструкции и технического перевооружения предприятий ракетно-космической промышленности.

Сегодня ОАО «ИПРОМАШПРОМ» осуществляет комплексное проектирование отраслевых предприятий, промышленных объектов по всем разделам проектно-сметной документации, включая специальные разделы, на всех стадиях проектирования: обоснования инвестиций, эскизный проект, проект, рабочий проект, рабочая документация и др.

Вопрос:
С чего началось ваше знакомство с программными продуктами серии Raster Arts?

Ответ:
С программой для обработки сканированных изображений (чертежей, карт, схем и других графических материалов) RasterDesk сотрудники ОАО «ИПРОМАШПРОМ» познакомились в 2003 году. К этому времени мы остро нуждались в программном обеспечении, позволяющем эффективно работать с растрами. И выбор RasterDesk был отнюдь не случайным. Прежде всего, эта программа работает в среде AutoCAD, принятой на нашем предприятии в качестве основной платформы проектирования. Всесторонний анализ возможностей RasterDesk показал, что это решение является оптимальным. Начинали работу мы с версией RasterDesk 5 и AutoCAD 2004.

Вопрос:
Были ли у вас какие-нибудь трудности при освоении программы?

Ответ:
Курс обучения работе с RasterDesk позволил в короткие сроки освоить функционал программы. Очень важно, что нас ознакомили с основами методики обработки растровых изображений. В конце концов, назначение команд и кнопок можно изучить и самому, а вот освоить методическое применение этих команд — задача более сложная. В результате проведенных специалистами CSoft кратковременных, но очень насыщенных консультаций по использованию RasterDesk наши работники успешно овладели широкими возможностями программы. Самостоятельное изучение заняло бы гораздо больше времени.

Вопрос:
Какие задачи стоят перед проектировщиками, использующими в своей работе RasterDesk?

Ответ:
Основную работу с растрами осуществляет Отдел генплана при подготовке растровой исполнительной съемки, на основе которой создается проект. Огромную помощь в этом оказывают инструменты повышения качества отсканированных изображений RasterDesk. Работа ведется в основном с монохромными растровыми изображениями, цветных оригиналов очень мало. Если ранее удаление растрового «мусора» с отсканированных изображений вызывало существенные трудности, то теперь эта процедура занимает минимум времени, даже несмотря на то что мы работаем в основном с планшетами, содержащими насыщенную мелкую графику.

Фильтр Удалить мусор для очистки наших растров не подходит, поскольку вместе с «мусором» могут быть удалены соизмеримые по размеру объекты плана (отметки, текст и т.д.). Мы используем метод выделения объектов по размеру на отдельный слой AutoCAD. В этом случае очень легко вернуть «полезные» элементы с «мусорного» слоя на исходный. Для косметической очистки применяем очень удобные инструменты растрового выбора. Вот где мы в полной мере оценили качество курса обучения работе с RasterDesk! Именно благодаря ему наши специалисты теперь могут с первого взгляда на отсканированный документ оценить последовательность применения инструментов для устранения дефектов и точно установить параметры команд.

Вопрос:
Какие еще инструменты RasterDesk помимо фильтров ваши специалисты используют при подготовке растрового изображения?

Ответ:

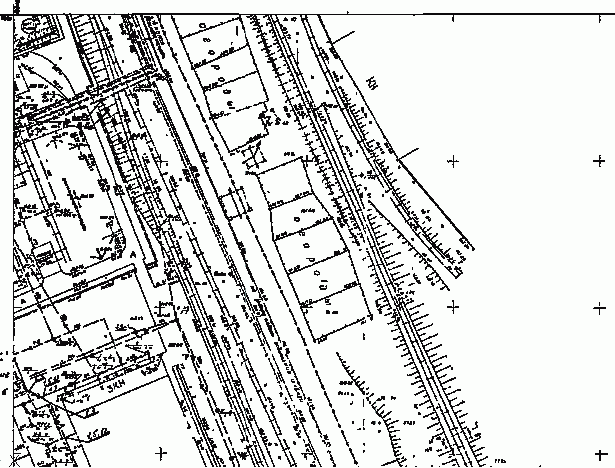

Настоящей сенсацией для наших проектировщиков стали инструменты выравнивания и калибровки, позволяющие точно установить масштаб растровых изображений. Мы применяем в основном метод калибровки по сетке — очень удобный инструмент! Процесс переопределения точек происходит очень быстро, достаточно задать начало координат, шаг сетки и количество ячеек по осям, а также соответствие растровых точек на искаженном отсканированном изображении векторным точкам на сетке. После простого указания курсором мыши на растровый узел команда сама переходит к следующей точке. В результате мы получаем выровненное растровое изображение, на котором все геодезические кресты имеют одинаковое расстояние и, соответственно, — геометрически точную подоснову для дальнейшего проектирования.

Мы работаем с достаточно большими растровыми изображениями, которые, к сожалению, не всегда удается отсканировать на широкоформатном оборудовании. Выйти из положения помогают инструменты сшивки растровых изображений, отсканированных на планшетном сканере.

Вопрос:
Все перечисленные инструменты RasterDesk относятся к повышению качества. А как вы используете уже обработанные растровые изображения?

Ответ:
На основе обработанного растрового изображения проектировщики формируют отдельный лист AutoCAD, в пространстве которого создаются проекты вертикальной и горизонтальной планировки, ситуационные планы, планы объемов работ и т.д. В результате получается гибридный растрово-векторный документ, состоящий из файла формата DWG и растровых файлов, вставленных по ссылке. Такой метод работы значительно экономит время по сравнению с перерисовкой планов изначально в AutoCAD. Задания от генпланистов поступают в смежные отделы, где проектировщики осуществляют прокладку коммуникаций и подводку по генплану в гибридном документе.

Очень удобно работать одновременно с векторной и растровой графикой, используя привычные технологии AutoCAD: проектировщик может редактировать как растровую, так и векторную графику в одной среде, используя одинаковые инструменты редактирования объектов. Это позволяет быстро актуализировать отсканированный план, изменив или удалив растровые и дорисовав векторные объекты.

Вопрос:
Есть ли какие-нибудь пожелания к разработчикам по усовершенствованию функционала программы?

Ответ:
В своей работе мы используем далеко не весь функционал, заложенный в RasterDesk. Для решения текущих задач нам достаточно уже реализованных команд. В AutoCAD 2007 были определенные сложности при работе с растровыми изображениями, связанные с особенностями перехода с версии AutoCAD 2005. Но разработчикам платформы AutoCAD удалось оптимизировать работу с растрами: теперь, перейдя на AutoCAD 2008 и RasterDesk 7.5, мы избавились от этих проблем.

Вопрос:
Каковы ваши ближайшие планы?

Ответ:
Приказами Генерального директора Росавиакосмоса от 05.04.2002 № 54 и Руководителя Роскосмоса от 27.12.2004 № 116 на ОАО «ИПРОМАШПРОМ» возложены обязанности головной проектной организации ракетно-космической промышленности. Таким образом, наш институт способствует выполнению Федеральной космической программы России на 2006−2015 гг.

Широкий спектр проектируемых объектов, значительный рост объемов производства требуют новых подходов к управлению процессом проектирования. RasterDesk удачно вписался в наш рабочий цикл, обеспечив существенное повышение качества проектных работ ОАО «ИПРОМАШПРОМ». Сейчас трудно представить, как мы обходились без этой программы раньше.

Вопрос:
Мы со своей стороны готовы продолжать плодотворное сотрудничество с ОАО «ИПРОМАШПРОМ». Надеемся, что совместное решение поставленных задач и усовершенствование нашего программного обеспечения помогут и в дальнейшем повышать качество работы ваших специалистов.

Ответ:
Позвольте от имени Службы вычислительной техники и Службы генплана ОАО «ИПРОМАШПРОМ» поблагодарить разработчиков замечательного программного средства RasterDesk и выразить признательность за предоставленную возможность предварительного ознакомления с этим программным средством. Особую благодарность хотелось бы принести высококвалифицированным и отзывчивым сотрудникам группы компаний CSoft — Евгении Рангаевой и Валентине Хлебниковой.
